Хомутовые и кольцевые нагреватели (ХН, ПХН, ХНм, ХНк)

Name: Хомутовые и кольцевые нагреватели (ХН, ПХН, ХНм, ХНк)
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Заказать хомутовый нагреватель→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Артёмпроизводство

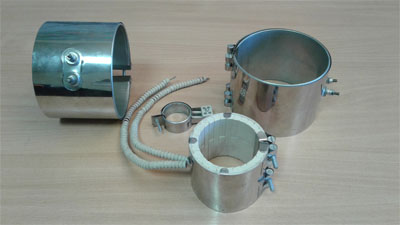

Хомутовые нагреватели представляют собой высокоэффективные устройства для нагрева цилиндрических поверхностей. Они состоят из термостойкого металлического корпуса, внутри которого размещается нагревательный элемент. В зависимости от типа, корпус может быть изготовлен из керамики или миканита, обеспечивая надежную изоляцию и равномерный нагрев.

Керамический хомутовый нагреватель

Керамические хомутовые нагреватели отличаются высокой механической прочностью и способностью выдерживать высокие температуры. Они идеально подходят для применения в условиях, где требуется длительный срок службы и стабильность работы.

Миканитовый хомутовый нагреватель

Миканитовые хомутовые нагреватели характеризуются высокой гибкостью и позволяют равномерно распределять тепло по поверхности. Это делает их идеальным выбором для нагрева поверхностей неправильной формы.

Применение хомутовых нагревателей

Хомутовые нагреватели широко используются в различных сферах промышленности, включая пластмассовую, пищевую и химическую отрасли. Они находят применение в нагреве экструзионных и литьевых машин, в системах отопления и для поддержания температуры в технологических процессах.

Хомутовые нагреватели могут комплектоваться различными типами разъемов и выводов, включая евро 3-х контактные разъемы, разъемы типа "чайник", клеммные колодки различной мощности, металлические зажимы, керамические бусы и металлорукавы, а также различные типы шпилек и вилок для подключения.

Напряжение и формы хомутовых нагревателей

Хомутовые нагреватели производятся для работы в широком диапазоне напряжений от 12 до 600 вольт, что позволяет использовать их в разнообразных условиях. Благодаря различным формам, включая U-образные, М-образные и спиралеобразные, они могут быть адаптированы под конкретные производственные нужды.

Примеры использования на предприятиях

На производственных предприятиях хомутовые нагреватели используются для нагрева бочек с химическими веществами, поддержания температуры в системах водоснабжения, а также в процессах сушки и термообработки продуктов питания. Они также находят применение в оборудовании для нагрева воздуха и газов, обеспечивая эффективный и контролируемый нагрев.

Хомутовые нагреватели представляют собой важный элемент в широком спектре производственных процессов, обеспечивая надежный и эффективный нагрев различных сред. Их универсальность, долговечность и возможность адаптации под конкретные задачи делают их незаменимыми в современной промышленности.

Нагреватель хомутовый (ТЭН хомутовый, кольцевой) – электронагреватель контактный, служащий для нагрева различных трубопроводов, в том числе транспортирующих агрессивные и взрывоопасные среды. Нагреваются твердые поверхности по принципу конвекции – передается тепло, полученное путем преобразования электрической энергии в тепловую. Максимальную теплопередачу обеспечивают прижимные механизмы, входящие в комплект каждого прибора.

ТЭН кольцевой – второе, часто употребляемое наименование нагревателей этого типа, которые на самом деле в модельной линейке представлены в нескольких инженерных конструкциях:

Независимо от модификации, устройство состоит из жесткого стального корпуса, нагревательной спирали и изоляционного элемента. Как вариант, проволочная спираль может быть помещена внутрь диэлектрических керамических косточек.

Потребитель из любого региона России может купить ТЭН электрический, изготовленный под заказ. При этом ему предоставляется возможность выбрать нужные параметры из диапазона величин:

диаметр хомута – 25-100 мм;
напряжение – 12-400 В;
температура на оболочке – 350-600 С.

Продажа ТЭНа осуществляется после проверки функциональности и нанесения маркировки вида:

В нанесенной на корпус надписи содержится информации о развернутой длине – 23,0 см, мощности – 2,6 кВт, напряжении – 380 Вольт, диаметре хомута – 16 см.

Четыре базовых исполнения хомутового нагревателя

ХН — миканитовый

Цельное кольцо. Слюдяная изоляция. До 350–400 °C. Удельная мощность до 4 Вт/см².

ПХН — полухомут

Половина кольца (180°). Два ПХН собираются в разъёмное кольцо болтами.

ХНм — модернизированный

Усиленная слюдяная изоляция, корпус AISI 430. Повышенная долговечность.

ХНк — керамический

Нихромовая спираль в стеатитовых сегментах. До 700–750 °C, до 8 Вт/см².

Технические параметры хомутовых нагревателей

Внутренний диаметр25 · 30 · 50 · 80 · 100 · 150 · 200 · 300 · 380 мм (и по чертежу)

Ширина (высота) кольца20–300 мм

Толщина стенки3–4 мм (миканит), 10–15 мм (керамика)

Мощностьот 50 Вт до 10 кВт на кольцо

Удельная мощностьдо 4 Вт/см² (миканит), до 8 Вт/см² (керамика)

Напряжениеот 12 до 600 В; стандарт 220 · 230 · 380 В

Макс. температура350–400 °C (миканит), до 700–750 °C (керамика)

СтандартГОСТ 17516-90, ГОСТ 14254-96 (IP00), ГОСТ 27570.0-87

Применения

Экструдеры

Бочка, шнек, фильера — переработка пластика, резины.

Термопластавтоматы

Нагрев цилиндра литьевой машины и сопла.

Трубопроводы

Поддержание температуры вязких сред — битум, смолы, шоколад.

Литейные машины

Подогрев пресс-форм и литьевых каналов.

Маркировка хомутовых нагревателей

ХН–6,0–4,0–4 / 0,1–380–УХЛ4

ХН — хомутовый миканитовый · Ø внутренний 6 см · высота 4 см · толщина стенки 4 мм · мощность 0,1 кВт (100 Вт) · 380 В · климатическое исполнение УХЛ4

ПХН–10,0–5,0–4 / 0,8–230–УХЛ4

Полухомут · Ø 10 см · ширина 5 см · толщина 4 мм · 0,8 кВт · 230 В

ХНк–15,0–6,0–10 / 2,0–380–УХЛ4

Керамический · Ø 15 см · ширина 6 см · толщина 10 мм · 2 кВт · 380 В

Стандарты: ГОСТ 17516-90 (группа М29), ГОСТ 14254-96 (IP00), ГОСТ 27570.0-87 (класс 0). Выпуск по DIN, IEC, ASTM — под чертёж.

Заказ ТЭНа в Артёме

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Артёме — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого ТЭНа или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРНИП 317745600107846.

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.

Выводы и подключение

Радиальные шпильки

Токовыводы выходят перпендикулярно плоскости хомута. Стандартный вариант для большинства ХН. Не мешают монтажу соседних хомутов при плотной расстановке по оси цилиндра.

Тангенциальные шпильки

Выходят по касательной к окружности. Применяются при ограниченном осевом пространстве.

Аксиальные (торцевые) шпильки

Токовыводы выходят вдоль оси хомута. Применяются редко — при специфической компоновке щитка управления.

2/3-контактный разъём

Быстросъёмное подключение типа AMP или DIN. Для систем с частой заменой нагревателей. Рабочая температура разъёма до 200 °C.

Керамический бисер на выводах

Нихромовые проволочные выводы с керамическими трубчатыми бусинами. Для рабочих температур в зоне вывода до 600 °C. Используется на ХНк.

Силиконовый провод

Гибкий, до 200 °C в зоне вывода. Стандартный вариант для ХНм при температуре до 350 °C.

Металлорукав

Нержавеющая оплётка поверх провода. При вибрации, механических нагрузках или температуре в зоне вывода выше 200 °C.

Вопросы и ответы

Чем отличается слюдяной хомут от керамического?

Слюдяной ХНм: теплопроводность слюды ~0,5 Вт/м·K, максимальная температура 400 °C, стоимость ниже. Керамический ХНк: более жёсткая конструкция, рабочая температура до 700 °C, хуже переносит вибрацию при ударных нагрузках, но незаменим при нагреве высокотемпературных полимеров (PEEK — 380 °C, PSU — 380 °C, PI — выше 400 °C).

Как правильно измерить диаметр для заказа хомута?

Нужен внутренний диаметр хомута = наружный диаметр трубы/цилиндра. Измерьте штангенциркулем наружный диаметр обогреваемого изделия в нескольких точках — у изношенных цилиндров он может быть неравномерным. Также измерьте ширину (высоту по оси) и мощность, если есть маркировка на старом нагревателе.

Почему хомутовый нагреватель перегорает у экструдера?

Основные причины: 1) ослабленный болт — хомут не прижат, между ним и цилиндром воздушный зазор, ТЭН перегревается; 2) перегорание нихрома из-за «сухих» пусков (цилиндр холодный, а регулятор даёт 100% мощности — используйте ступенчатый разогрев); 3) вибрация — разрушение ламелей слюды и замыкание на корпус.

Как затягивать крепёжный болт хомута?

Болт затягивается до появления лёгкого натяга — хомут должен сидеть без люфта, но без деформации металлической обоймы. Рекомендуемый момент затяжки: для ХН до Ø100 мм — 8–12 Н·м, для Ø100–300 мм — 12–20 Н·м. После первого нагрева до рабочей температуры подтяните болт повторно: тепловое расширение меняет усилие прижима.

Можно ли нагревателем покрыть только часть длины цилиндра экструдера?

Да. Цилиндр экструдера разбивается на зоны — каждая зона имеет свой хомутовый нагреватель и свой термодатчик с независимым регулятором. Типичное число зон: 3–6 для одношнекового экструдера. Каждая зона — один или два хомута рядом по оси.

Сколько служат хомутовые нагреватели?

При правильной установке и ступенчатом разогреве — 3–7 лет непрерывной работы. Слюдяные нагреватели чувствительны к вибрации: при частых циклах пуска/останова ламели слюды крошатся. В условиях высокой вибрации предпочтительны керамические хомуты или хомуты с упрочнённым корпусом.
